Spring Cloud Gateway是一个基于Spring Framework 5和Project Reactor的响应式API网关，旨在为构建分布式微服务架构提供高性能和灵活的路由机制。底层实现基于Spring WebFlux框架，它使用WebFlux的HandlerMapping和HandlerAdapter来处理请求和生成响应；使用了反应式编程的思想，基于Project Reactor库实现异步、非阻塞的事件驱动架构，以提高性能和吞吐量。

本文将带你深入spring Cloud Gateway的底层实现原理，重点关注其核心组件和代码实现。

1. Spring Cloud Gateway核心组件

Spring Cloud Gateway的核心组件主要有：

• Routes（路由）：定义了URI、谓词（Predicates）和过滤器（Filters）的规则，用于将请求映射到后端服务。
• Predicates（谓词）：定义了匹配条件，用于决定请求是否应该映射到该路由。
• Filters（过滤器）：用于在请求和响应期间对请求和响应进行修改或转换。在调用过程中，会有多个过滤器形成过滤器链，用于处理请求、修改请求头、记录日志、限流等操作。

2.SpringCloud Gateway的具体使用

先来了解下Spring Cloud Gateway的具体使用过程，包括定义路由规则、自定义过滤器、启动应用等步骤。让我们逐步详细介绍这些步骤。

• 定义路由规则

首先，在Spring Cloud Gateway中，我们需要定义路由规则。路由规则定义了请求该如何被路由到后端服务。这些规则通常以Java或YAML配置文件的形式提供，以YAML配置为例：

• 自定义过滤器

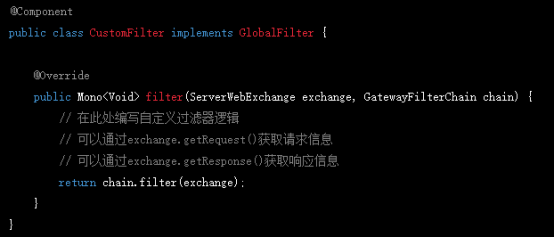

我们可以编写自定义过滤器，对请求或响应进行特定的处理，例如添加头信息、修改请求、记录日志等。这里定义了要给GlobalFilter类型的过滤器，当然也可以定义非GlobalFilter类型的过滤器。

• 启动应用

通过启动Spring Boot应用程序，Spring Cloud Gateway将开始监听配置的端口，并根据路由规则将请求转发到相应的后端服务。

• 访问API

现在您可以通过访问定义的路由规则来测试API。

例如，对于上述路由规则的Java配置方式，可以使用以下URL访问API：

http://localhost:8080/sample/some-endpoint

Spring Cloud Gateway将根据路由规则将请求转发到http://example.com。

3.代码原理剖析

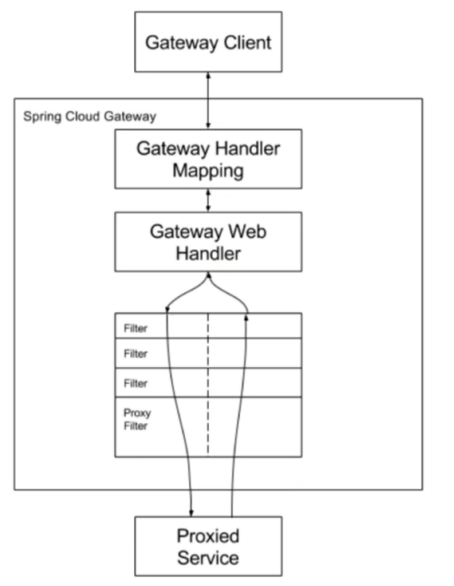

接下来，我们从上述使用案例入手，从GateWay的源码层面分析其底层实现原理。要理解其原理，其实只要理解如下这张图就足够了，所以接下来的分析我们将围绕这张图展开讲解。

Gateway作为网关，也就是统一的入口，它本身也是一个Web应用，在上面我们说过它是WebFlux框架，WebFlux大部分朋友可能都没接触过，我们可以使用SpringMVC进行类比。从上图我们可以看出，当请求到达Gateway后，首先会进入DispatcherHandler.handle方法进行处理，在该方法中调用GatewayHandlerMapping.getHandler方法，然后进入GatewayWebHandler.handle方法，随后进入Filter链进行处理，处理完成后调用具体的服务。综上，在整个的调用过程中使用到：DispatcherHandler、RoutePredicateHandlerMapping、SimpleHandlerAdapter、FilteringWebHandler几个核心的类（当然还使用到了Ribbon负载均衡、Netty/Nacos等注册中心相关的核心代码，不过本篇我们只分析Gateway相关源码），接下来我们将详细分析关键代码。

1.DispatcherHandler

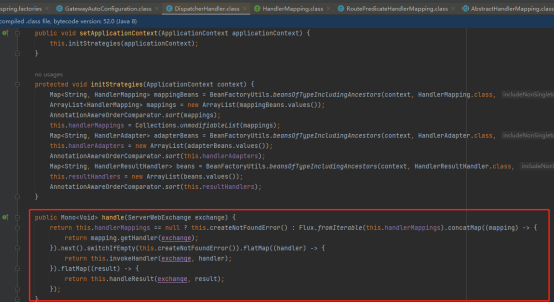

该类做为Gateway的入口，接受所有网关的请求，类似于SpringMVC的DispatcherServlet类，所有的请求都将进入到handle方法中：

2.RoutePredicateHandlerMapping

这个RoutePredicateHandlerMapping就是上述handlerMappings的具体实现类，在handle方法就会使用到该类的实例，该类的主要作用是获取Route，也就是我们在配置文件中可能会配置多个Route，对于当前请求最终会使用哪个Route。

很多朋友会问：HandlerMappings有那么多实现类，你怎么知道会使用RoutePredicateHandlerMapping呢？

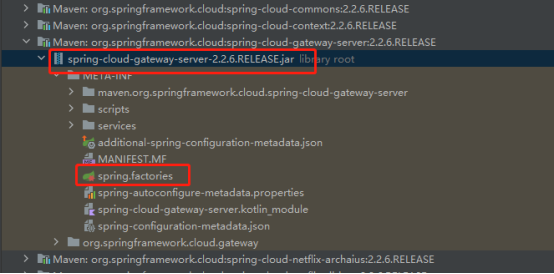

要回答这个问题，得对SpringBoot的底层实现有一定的了解，针对SpringBoot的底层实现大家可以看相关的文章，这里不做分析，在这里大家只需要寻找到

的spring.factories文件，SpringBoot会读取该文件中的配置，并将这些配置交由Spring容器管理就可以了。

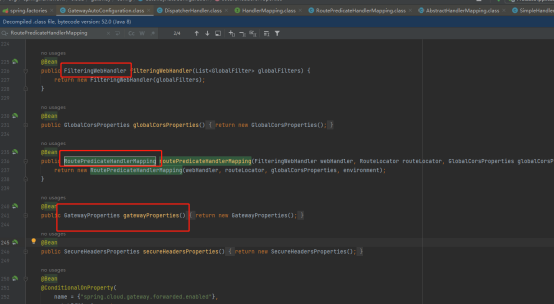

在该配置中有一个配置类：GatewayAutoConfiguration，该配置类中完成对RoutePredicateHandlerMapping、FilteringWebHandler等的配置：

RoutePredicateHandlerMapping做为HandlerMapping的实现类，自然就会被调用到。

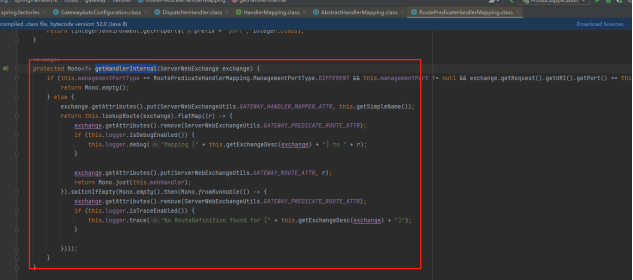

接下来我们看RoutePredicateHandlerMapping是如何帮我们寻找到Route的：

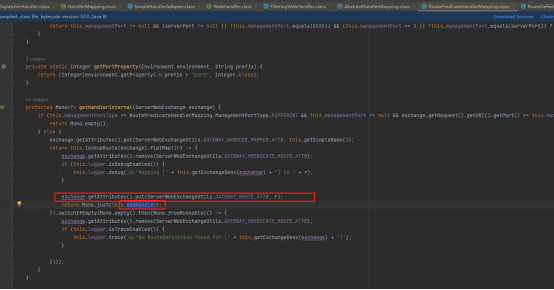

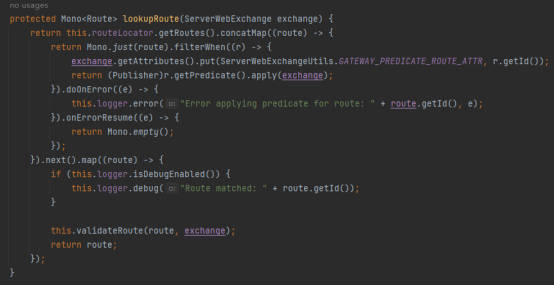

如上图代码所示，就是在lookupRoute方法中通过调用routeLocator.getRoutes方法获取到所有我们在应用配置文件中配置的Route（具体如何获取所有的Route源码比较简单，就是读取配置文件中的所有Route配置信息，这个大家可以自行去看下代码），然后调用getPredicate().apply方法确定具体的Route（也就是匹配断言），匹配成功后，会将该Route设置到exchange（可以理解为当前请求，即Request）的属性中：

exchange.getAttributes().put(ServerWebExchangeUtils.GATEWAY_ROUTE_ATTR, r);

3.SimpleHandlerAdapter

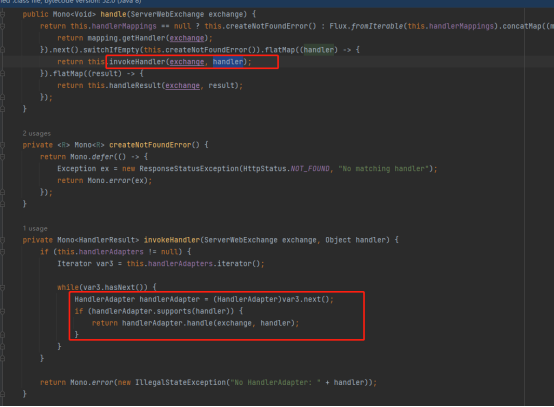

上述获取到Route后，接下来会进入到DispatcherHandler.invokeHandler方法：

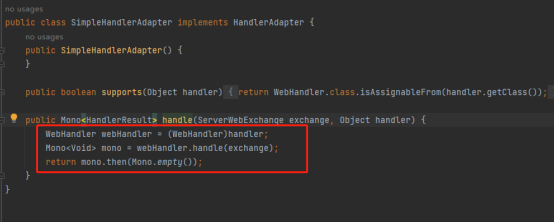

该方法会执行SimpleHandlerAdapter的handle方法：

该方法调用WebHandler.handle方法，也就是FilteringWebHandler。

4.FilteringWebHandler

进入FilteringWebHandler.handle方法后，会从exchange上下文中得到Route,一个Route中可能有多个GatewayFilter，这里将多个GatewayFilter生成一个DefaultGatewayFilterChain链对象，然后启动链调用,这过程中会完成一些列的动作，比如整合Ribbon负载均衡获取到服务实例（ServerInstantce），最终调用NettyRoutingFilter完成对服务的调用。如下是Spring Cloud Gateway框架内置的GlobalFilter：

本篇对Gateway的底层实现原理进行详细介绍，希望能对读者朋友们有所帮助。
