RocketMQ 优异的性能表现，必然绕不开其优秀的存储模型 。

这篇文章，笔者按照自己的理解 , 尝试分析 RocketMQ 的存储模型，希望对大家有所启发。

一、整体概览

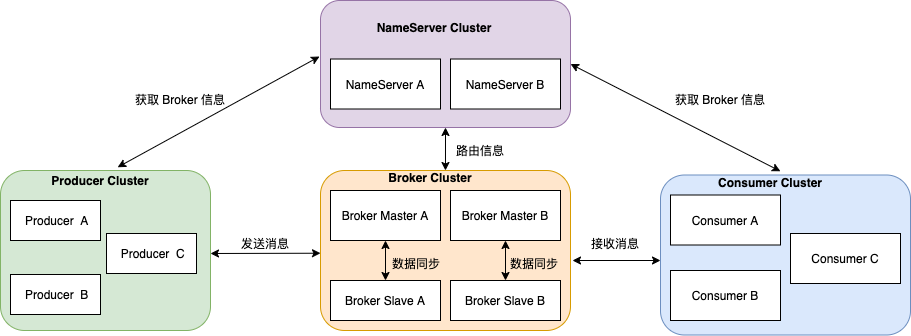

首先温习下 RocketMQ 架构。

整体架构中包含四种角色 :

• Producer ：消息发布的角色，Producer 通过 MQ 的负载均衡模块选择相应的 Broker 集群队列进行消息投递，投递的过程支持快速失败并且低延迟。
• Consumer ：消息消费的角色，支持以 push 推，pull 拉两种模式对消息进行消费。
• NameServer ：名字服务是一个非常简单的 Topic 路由注册中心，其角色类似 Dubbo 中的 zookeeper ，支持 Broker 的动态注册与发现。
• BrokerServer ：Broker 主要负责消息的存储、投递和查询以及服务高可用保证 。

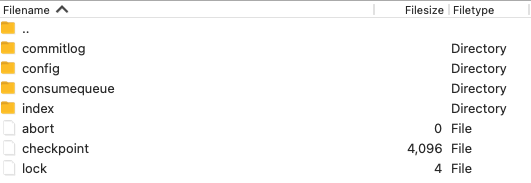

本文的重点在于分析 BrokerServer 的消息存储模型。我们先进入 broker 的文件存储目录 。

消息存储和下面三个文件关系非常紧密：

1. 数据文件 commitlog
   消息主体以及元数据的存储主体 ；
2. 消费文件 consumequeue
   消息消费队列，引入的目的主要是提高消息消费的性能 ；
3. 索引文件 indexfile
   索引文件，提供了一种可以通过 key 或时间区间来查询消息。

RocketMQ 采用的是混合型的存储结构，Broker 单个实例下所有的队列共用一个数据文件（commitlog）来存储。

生产者发送消息至 Broker 端，然后 Broker 端使用同步或者异步的方式对消息刷盘持久化，保存至 commitlog 文件中。只要消息被刷盘持久化至磁盘文件 commitlog 中，那么生产者发送的消息就不会丢失。

Broker 端的后台服务线程会不停地分发请求并异步构建 consumequeue（消费文件）和 indexfile（索引文件）。

二、数据文件

RocketMQ 的消息数据都会写入到数据文件中， 我们称之为 commitlog 。

所有的消息都会顺序写入数据文件，当文件写满了，会写入下一个文件。

如上图所示，单个文件大小默认 1G , 文件名长度为 20 位，左边补零，剩余为起始偏移量，比如 00000000000000000000 代表了第一个文件，起始偏移量为 0 ，文件大小为1 G = 1073741824。

当第一个文件写满了，第二个文件为 00000000001073741824，起始偏移量为 1073741824，以此类推。

从上图中，我们可以看到消息是一条一条写入到文件，每条消息的格式是固定的。

这样设计有三点优势：

1. 顺序写

磁盘的存取速度相对内存来讲并不快，一次磁盘 IO 的耗时主要取决于：寻道时间和盘片旋转时间，提高磁盘 IO 性能最有效的方法就是：减少随机 IO，增加顺序 IO 。

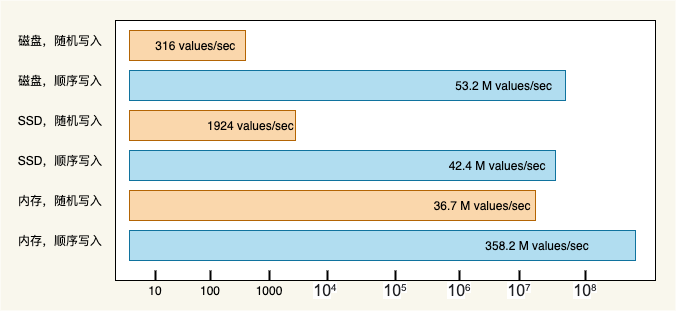

对比随机和顺序读写在内存和磁盘中的表现

《 The Pathologies of Big Data 》这篇文章指出：内存随机读写的速度远远低于磁盘顺序读写的速度。磁盘顺序写入速度可以达到几百兆/s，而随机写入速度只有几百 KB /s，相差上千倍。

2.快速定位

因为消息是一条一条写入到 commitlog 文件 ，写入完成后，我们可以得到这条消息的物理偏移量。

每条消息的物理偏移量是唯一的， commitlog 文件名是递增的，可以根据消息的物理偏移量通过二分查找，定位消息位于那个文件中，并获取到消息实体数据。

3.通过消息 offsetMsgId 查询消息数据

1. 消息 offsetMsgId 是由 Broker 服务端在写入消息时生成的 ，该消息编号包含两个部分：

• Broker 服务端 ip + port  8个字节；
• commitlog 物理偏移量 8个字节 。

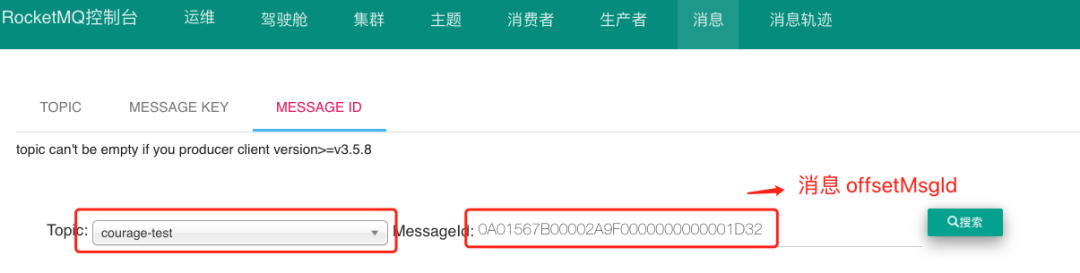

我们可以通过消息 offsetMsgId ，定位到 Broker 的 ip 地址 + 端口 ，传递物理偏移量参数 ，即可定位该消息实体数据。

三、消费文件

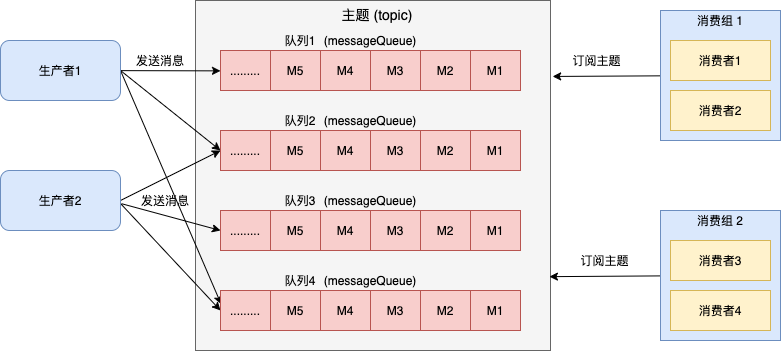

在介绍 consumequeue 文件之前， 我们先温习下消息队列的传输模型-发布订阅模型 ， 这也是 RocketMQ 当前的传输模型。

发布订阅模型具有如下特点：

• 消费独立：相比队列模型的匿名消费方式，发布订阅模型中消费方都会具备的身份，一般叫做订阅组（订阅关系），不同订阅组之间相互独立不会相互影响。
• 一对多通信：基于独立身份的设计，同一个主题内的消息可以被多个订阅组处理，每个订阅组都可以拿到全量消息。因此发布订阅模型可以实现一对多通信。

因此，rocketmq 的文件设计必须满足发布订阅模型的需求。

那么仅仅 commitlog 文件是否可以满足需求吗 ？

假如有一个 consumerGroup 消费者，订阅主题 my-mac-topic ，因为 commitlog 包含所有的消息数据，查询该主题下的消息数据，需要遍历数据文件 commitlog , 这样的效率是极其低下的。

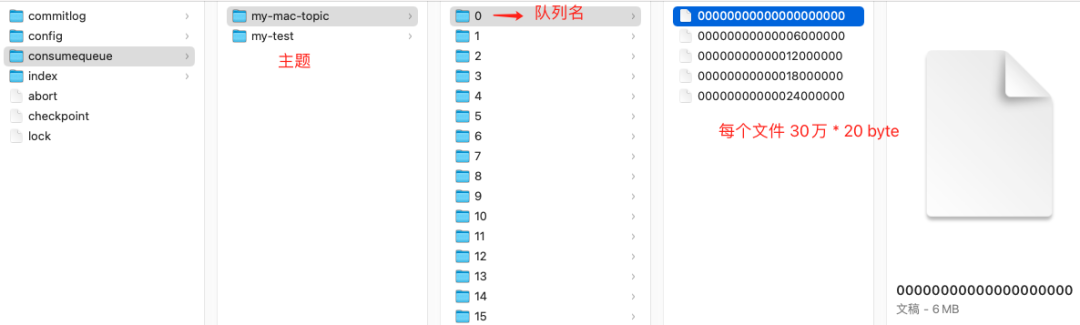

进入 rocketmq 存储目录，显示见下图：

1. 消费文件按照主题存储，每个主题下有不同的队列，图中 my-mac-topic 有 16 个队列 ;

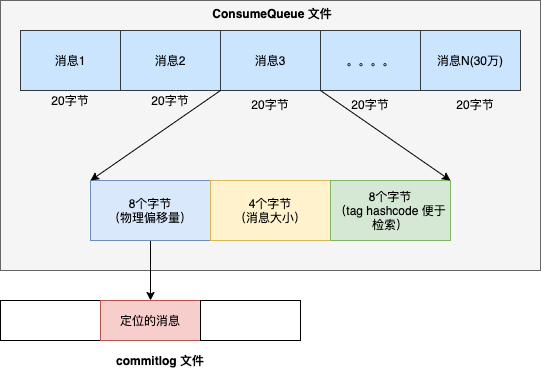

2. 每个队列目录下 ，存储 consumequeue 文件，每个 consumequeue 文件也是顺序写入，数据格式见下图。

每个 consumequeue 包含 30 万个条目，每个条目大小是 20 个字节，每个文件的大小是 30 万 * 20 = 60万字节，每个文件大小约5.72M 。和 commitlog 文件类似，consumequeue 文件的名称也是以偏移量来命名的，可以通过消息的逻辑偏移量定位消息位于哪一个文件里。

消费文件按照主题-队列来保存 ，这种方式特别适配发布订阅模型。

消费者从 broker 获取订阅消息数据时，不用遍历整个 commitlog 文件，只需要根据逻辑偏移量从 consumequeue 文件查询消息偏移量 ,  最后通过定位到 commitlog 文件， 获取真正的消息数据。

这样就可以简化消费查询逻辑，同时因为同一主题下，消费者可以订阅不同的队列或者 tag ，同时提高了系统的可扩展性。

四、索引文件

每个消息在业务层面的唯一标识码要设置到 keys 字段，方便将来定位消息丢失问题。服务器会为每个消息创建索引（哈希索引），应用可以通过 topic、key 来查询这条消息内容，以及消息被谁消费。

由于是哈希索引，请务必保证key尽可能唯一，这样可以避免潜在的哈希冲突。

//订单Id
String orderId = "1234567890";
message.setKeys(orderId);
