Tomcat 架构原理解析到架构设计借鉴

Tomcat 发展这么多年，已经比较成熟稳定。在如今『追新求快』的时代，Tomcat 作为 Java Web 开发必备的工具似乎变成了『熟悉的陌生人』，难道说如今就没有必要深入学习它了么？学习它我们又有什么收获呢？

静下心来，细细品味经典的开源作品 。提升我们的「内功」，具体来说就是学习大牛们如何设计、架构一个中间件系统，并且让这些经验为我所用。

美好的事物往往是整洁而优雅的。但这并不等于简单，而是要将复杂的系统分解成一个个小模块，并且各个模块的职责划分也要清晰合理。

与此相反的是凌乱无序，比如你看到城中村一堆互相纠缠在一起的电线，可能会感到不适。维护的代码一个类几千行、一个方法好几百行。方法之间相互耦合糅杂在一起，你可能会说 what the f*k！

学习目的

掌握 Tomcat 架构设计与原理提高内功

宏观上看

Tomcat 作为一个 「Http 服务器 + Servlet 容器」，对我们屏蔽了应用层协议和网络通信细节，给我们的是标准的 Request 和 Response 对象；对于具体的业务逻辑则作为变化点，交给我们来实现。我们使用了SpringMVC 之类的框架，可是却从来不需要考虑 TCP 连接、 Http 协议的数据处理与响应。就是因为 Tomcat 已经为我们做好了这些，我们只需要关注每个请求的具体业务逻辑。

微观上看

Tomcat 内部也隔离了变化点与不变点，使用了组件化设计，目的就是为了实现「俄罗斯套娃式」的高度定制化（组合模式），而每个组件的生命周期管理又有一些共性的东西，则被提取出来成为接口和抽象类，让具体子类实现变化点，也就是模板方法设计模式。

当今流行的微服务也是这个思路，按照功能将单体应用拆成「微服务」，拆分过程要将共性提取出来，而这些共性就会成为核心的基础服务或者通用库。「中台」思想亦是如此。

设计模式往往就是封装变化的一把利器，合理的运用设计模式能让我们的代码与系统设计变得优雅且整洁。

这就是学习优秀开源软件能获得的「内功」，从不会过时，其中的设计思想与哲学才是根本之道。从中借鉴设计经验，合理运用设计模式封装变与不变，更能从它们的源码中汲取经验，提升自己的系统设计能力。

宏观理解一个请求如何与 Spring 联系起来

在工作过程中，我们对 Java 语法已经很熟悉了，甚至「背」过一些设计模式，用过很多 Web 框架，但是很少有机会将他们用到实际项目中，让自己独立设计一个系统似乎也是根据需求一个个 Service 实现而已。脑子里似乎没有一张 Java Web 开发全景图，比如我并不知道浏览器的请求是怎么跟 Spring 中的代码联系起来的。

为了突破这个瓶颈，为何不站在巨人的肩膀上学习优秀的开源系统，看大牛们是如何思考这些问题。

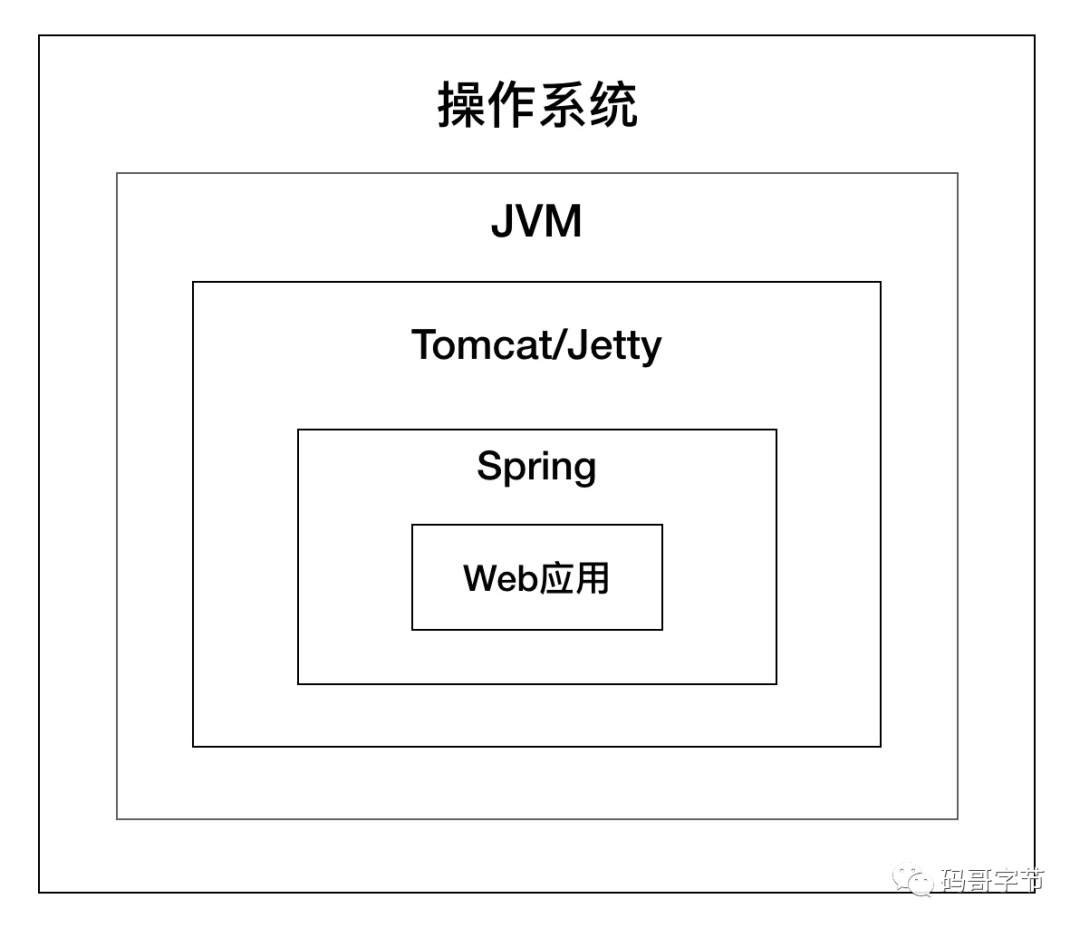

学习 Tomcat 的原理，我发现 Servlet 技术是 Web 开发的原点，几乎所有的 Java Web 框架（比如 Spring）都是基于 Servlet 的封装，Spring 应用本身就是一个 Servlet（DispatchSevlet），而 Tomcat 和 Jetty 这样的 Web 容器，负责加载和运行 Servlet。如图所示：

提升自己的系统设计能力

学习 Tomcat ，我还发现用到不少 Java 高级技术，比如 Java 多线程并发编程、Socket 网络编程以及反射等。之前也只是了解这些技术，为了面试也背过一些题。但是总感觉「知道」与会用之间存在一道沟壑，通过对 Tomcat 源码学习，我学会了什么场景去使用这些技术。

还有就是系统设计能力，比如面向接口编程、组件化组合模式、骨架抽象类、一键式启停、对象池技术以及各种设计模式，比如模板方法、观察者模式、责任链模式等，之后我也开始模仿它们并把这些设计思想运用到实际的工作中。

整体架构设计

今天咱们就来一步一步分析 Tomcat 的设计思路，一方面我们可以学到 Tomcat 的总体架构，学会从宏观上怎么去设计一个复杂系统，怎么设计顶层模块，以及模块之间的关系；另一方面也为我们深入学习 Tomcat 的工作原理打下基础。

Tomcat 启动流程：startup.sh -> catalina.sh start ->java -jar org.apache.catalina.startup.Bootstrap.main()

Tomcat 实现的 2 个核心功能：

• 处理 Socket 连接，负责网络字节流与 Request 和 Response 对象的转化。
• 加载并管理 Servlet ，以及处理具体的 Request 请求。

所以 Tomcat 设计了两个核心组件连接器（Connector）和容器（Container）。连接器负责对外交流，容器负责内部 处理

Tomcat为了实现支持多种 I/O 模型和应用层协议，一个容器可能对接多个连接器，就好比一个房间有多个门。

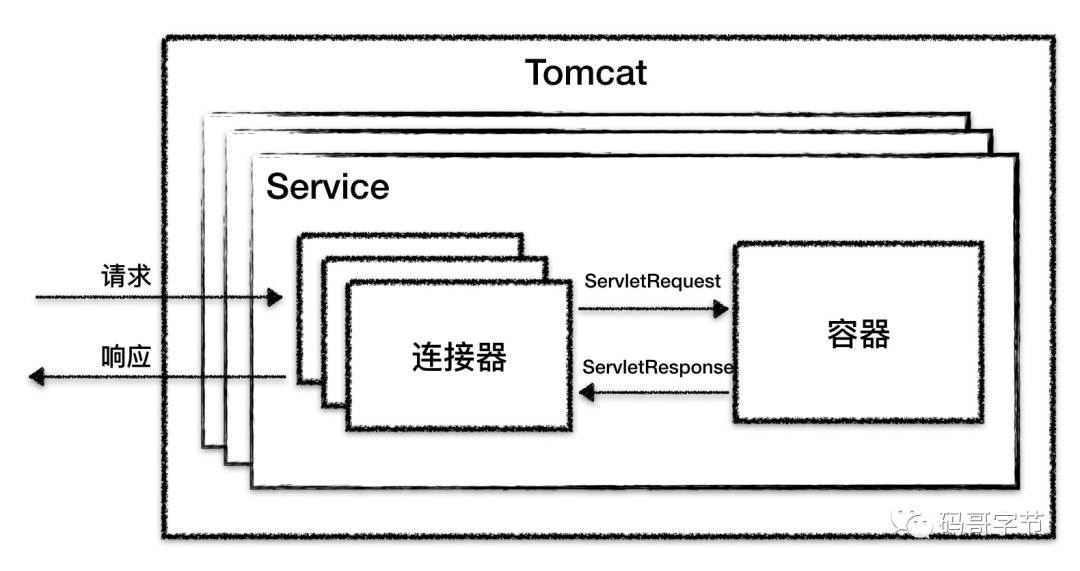

Tomcat整体架构

• Server 对应的就是一个 Tomcat 实例。
• Service 默认只有一个，也就是一个 Tomcat 实例默认一个 Service。
• Connector：一个 Service 可能多个 连接器，接受不同连接协议。
• Container: 多个连接器对应一个容器，顶层容器其实就是 Engine。

每个组件都有对应的生命周期，需要启动，同时还要启动自己内部的子组件，比如一个 Tomcat 实例包含一个 Service，一个 Service 包含多个连接器和一个容器。而一个容器包含多个 Host， Host 内部可能有多个 Contex t 容器，而一个 Context 也会包含多个 Servlet，所以 Tomcat 利用组合模式管理组件每个组件，对待过个也想对待单个组一样对待。整体上每个组件设计就像是「俄罗斯套娃」一样。

连接器

在开始讲连接器前，我先铺垫一下 Tomcat支持的多种 I/O 模型和应用层协议。

Tomcat支持的 I/O 模型有：

• NIO：非阻塞 I/O，采用 Java NIO 类库实现。
• NIO2：异步I/O，采用 JDK 7 最新的 NIO2 类库实现。
• APR：采用 Apache可移植运行库实现，是 C/C++ 编写的本地库。

Tomcat 支持的应用层协议有：

• HTTP/1.1：这是大部分 Web 应用采用的访问协议。
• AJP：用于和 Web 服务器集成（如 Apache）。
• HTTP/2：HTTP 2.0 大幅度的提升了 Web 性能。

所以一个容器可能对接多个连接器。连接器对 Servlet 容器屏蔽了网络协议与 I/O 模型的区别，无论是 Http 还是 AJP，在容器中获取到的都是一个标准的 ServletRequest 对象。

细化连接器的功能需求就是：

• 监听网络端口。
• 接受网络连接请求。
• 读取请求网络字节流。
• 根据具体应用层协议（HTTP/AJP）解析字节流，生成统一的 Tomcat Request 对象。
• 将 Tomcat Request 对象转成标准的 ServletRequest。
• 调用 Servlet容器，得到 ServletResponse。
• 将 ServletResponse转成 Tomcat Response 对象。
• 将 Tomcat Response 转成网络字节流。
• 将响应字节流写回给浏览器。

需求列清楚后，我们要考虑的下一个问题是，连接器应该有哪些子模块？优秀的模块化设计应该考虑高内聚、低耦合。

• 高内聚是指相关度比较高的功能要尽可能集中，不要分散。
• 低耦合是指两个相关的模块要尽可能减少依赖的部分和降低依赖的程度，不要让两个模块产生强依赖。

我们发现连接器需要完成 3 个高内聚的功能：

• 网络通信。
• 应用层协议解析。
• Tomcat Request/Response 与 ServletRequest/ServletResponse 的转化。

因此 Tomcat 的设计者设计了 3 个组件来实现这 3 个功能，分别是 EndPoint、Processor 和 Adapter。

网络通信的 I/O 模型是变化的, 应用层协议也是变化的，但是整体的处理逻辑是不变的，EndPoint 负责提供字节流给 Processor，Processor负责提供 Tomcat Request 对象给 Adapter，Adapter负责提供 ServletRequest对象给容器。

封装变与不变

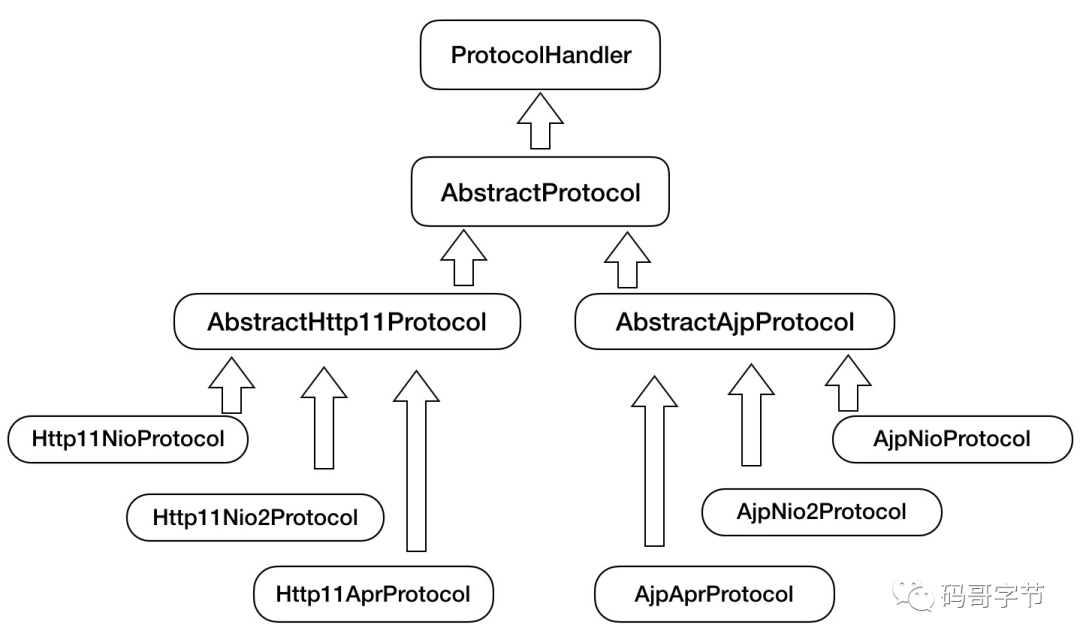

因此 Tomcat 设计了一系列抽象基类来封装这些稳定的部分，抽象基类 AbstractProtocol实现了 ProtocolHandler接口。每一种应用层协议有自己的抽象基类，比如 AbstractAjpProtocol和 AbstractHttp11Protocol，具体协议的实现类扩展了协议层抽象基类。

这就是模板方法设计模式的运用。

应用层协议抽象

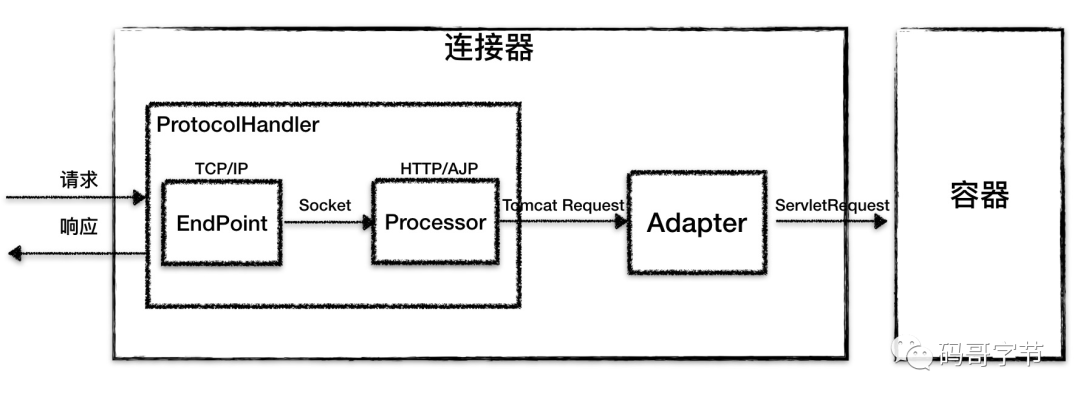

总结下来，连接器的三个核心组件 Endpoint、Processor和 Adapter来分别做三件事情，其中 Endpoint和 Processor放在一起抽象成了 ProtocolHandler组件，它们的关系如下图所示。

连接器

ProtocolHandler 组件

主要处理 网络连接 和 应用层协议 ，包含了两个重要部件 EndPoint 和 Processor，两个组件组合形成 ProtocoHandler，下面我来详细介绍它们的工作原理。

EndPoint

EndPoint是通信端点，即通信监听的接口，是具体的 Socket 接收和发送处理器，是对传输层的抽象，因此 EndPoint是用来实现 TCP/IP 协议数据读写的，本质调用操作系统的 socket 接口。

EndPoint是一个接口，对应的抽象实现类是 AbstractEndpoint，而 AbstractEndpoint的具体子类，比如在 NioEndpoint和 Nio2Endpoint中，有两个重要的子组件：Acceptor和 SocketProcessor。

其中 Acceptor 用于监听 Socket 连接请求。SocketProcessor用于处理 Acceptor 接收到的 Socket请求，它实现 Runnable接口，在 Run方法里调用应用层协议处理组件 Processor 进行处理。为了提高处理能力，SocketProcessor被提交到线程池来执行。

我们知道，对于 Java 的多路复用器的使用，无非是两步：

1. 创建一个 Seletor，在它身上注册各种感兴趣的事件，然后调用 select 方法，等待感兴趣的事情发生。
2. 感兴趣的事情发生了，比如可以读了，这时便创建一个新的线程从 Channel 中读数据。

在 Tomcat 中 NioEndpoint 则是 AbstractEndpoint 的具体实现，里面组件虽然很多，但是处理逻辑还是前面两步。它一共包含 LimitLatch、Acceptor、Poller、SocketProcessor和 Executor 共 5 个组件，分别分工合作实现整个 TCP/IP 协议的处理。

• LimitLatch 是连接控制器，它负责控制最大连接数，NIO 模式下默认是 10000，达到这个阈值后，连接请求被拒绝。
• Acceptor跑在一个单独的线程里，它在一个死循环里调用 accept方法来接收新连接，一旦有新的连接请求到来，accept方法返回一个 Channel 对象，接着把 Channel对象交给 Poller 去处理。
• Poller 的本质是一个 Selector，也跑在单独线程里。Poller在内部维护一个 Channel数组，它在一个死循环里不断检测 Channel的数据就绪状态，一旦有 Channel可读，就生成一个 SocketProcessor任务对象扔给 Executor去处理。
• SocketProcessor 实现了 Runnable 接口，其中 run 方法中的 getHandler().process(socketWrapper, SocketEvent.CONNECT_FAIL); 代码则是获取 handler 并执行处理 socketWrapper，最后通过 socket 获取合适应用层协议处理器，也就是调用 Http11Processor 组件来处理请求。Http11Processor 读取 Channel 的数据来生成 ServletRequest 对象，Http11Processor 并不是直接读取 Channel 的。这是因为 Tomcat 支持同步非阻塞 I/O 模型和异步 I/O 模型，在 Java API 中，相应的 Channel 类也是不一样的，比如有 AsynchronousSocketChannel 和 SocketChannel，为了对 Http11Processor 屏蔽这些差异，Tomcat 设计了一个包装类叫作 SocketWrapper，Http11Processor 只调用 SocketWrapper 的方法去读写数据。
• Executor就是线程池，负责运行 SocketProcessor任务类，SocketProcessor 的 run方法会调用 Http11Processor 来读取和解析请求数据。我们知道，Http11Processor是应用层协议的封装，它会调用容器获得响应，再把响应通过 Channel写出。

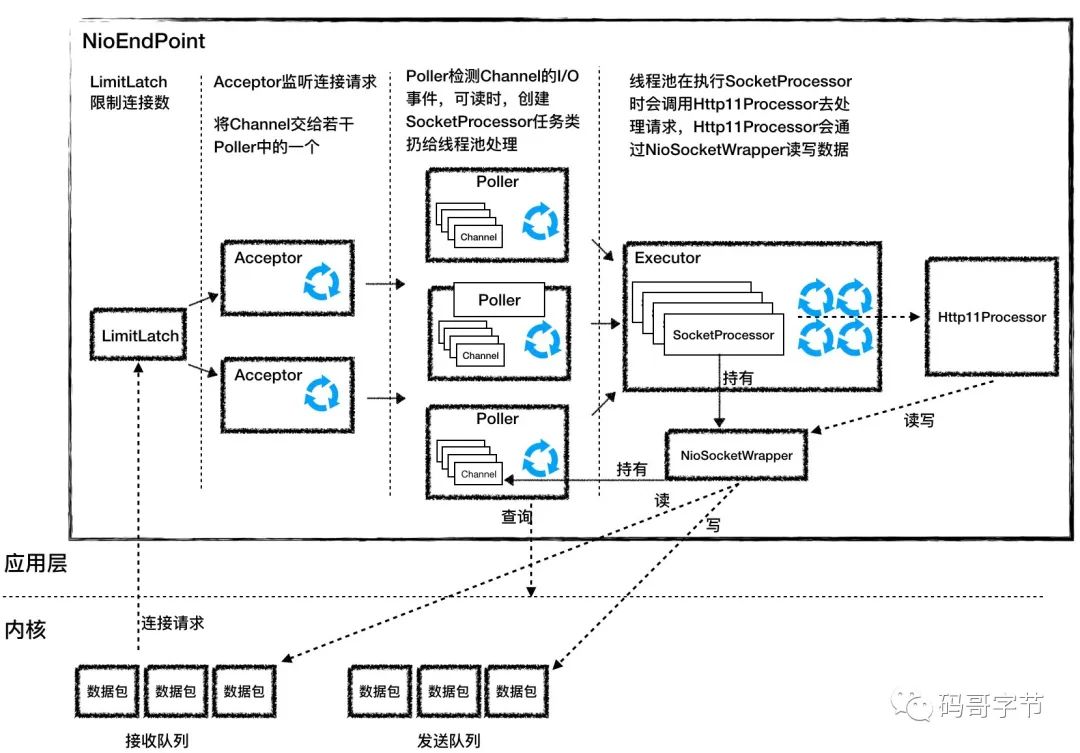

工作流程如下所示：

NioEndPoint

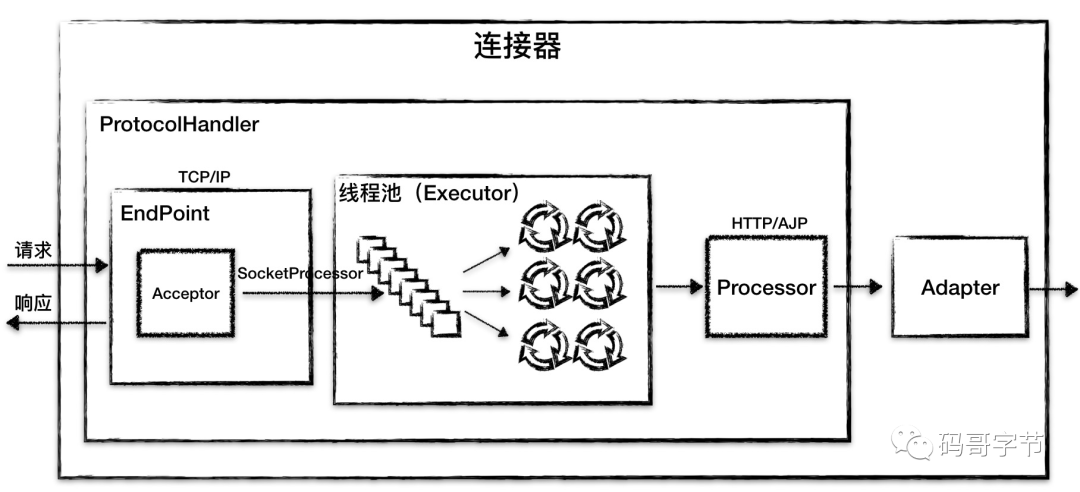

Processor

Processor 用来实现 HTTP 协议，Processor 接收来自 EndPoint 的 Socket，读取字节流解析成 Tomcat Request 和 Response 对象，并通过 Adapter 将其提交到容器处理，Processor 是对应用层协议的抽象。

从图中我们看到，EndPoint 接收到 Socket 连接后，生成一个 SocketProcessor 任务提交到线程池去处理，SocketProcessor 的 Run 方法会调用 HttpProcessor 组件去解析应用层协议，Processor 通过解析生成 Request 对象后，会调用 Adapter 的 Service 方法，方法内部通过 以下代码将请求传递到容器中。

// Calling the container
connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);
