一、背景

大数据元数据服务Hive Metastore Service（以下简称HMS），存储着数据仓库中所依赖的所有元数据并提供相应的查询服务，使得计算引擎（Hive、Spark、Presto）能在海量数据中准确访问到需要访问的具体数据，其在离线数仓的稳定构建上扮演着举足轻重的角色。vivo离线数仓的Hadoop集群基于CDH 5.14.4版本构建，HMS的版本选择跟随CDH大版本，当前使用版本为1.1.0-cdh5.14.4。

vivo在HMS底层存储架构未升级前使用的是MySQL存储引擎，但随着vivo业务发展，数据爆炸式增长，存储的元数据也相应的增长到亿级别（PARTITION_PARAMS：8.1亿、

PARTITION_KEY_VALS：3.5亿、PARTITIONS：1.4亿），在如此大量的数据基数下，我们团队经常面临机器资源的性能瓶颈，往往用户多并发的去查询某些大分区表（50w+分区），机器资源的使用率就会被打满，从而导致元数据查询超时，严重时甚至整个HMS集群不可用，此时恢复手段只能暂时停服所有HMS节点，直到MySQL机器负载降下来后在逐步恢复服务。为此，针对当前MySQL方案存在的严重性能瓶颈，HMS急需一套完善的横向扩展方案来解决当前燃眉之急。

二、横向扩展技术方案选型

为解决HMS的性能问题，我们团队对HMS横向扩展方案做了大量的调研工作，总体下来业内在HMS的横向扩展思路上主要分为对MySQL进行拆库扩展或用高性能的分布式引擎替代MySQL。在第一种思路上做的比较成熟的方案有Hotels.com公司开源的Waggle Dance，实现了一个跨集群的Hive Metastore代理网关，他允许用户同时访问多个集群的数据，这些集群可以部署在不同的平台上，特别是云平台。第二种思路当前主流的做法是用分布式存储引擎TiDB替换传统的MySQL引擎，在Hive社区中有不少公司对hive 2.x接入TiDB做了大量的测试并应用到生产中（详情点击）。

2.1 Waggle Dance

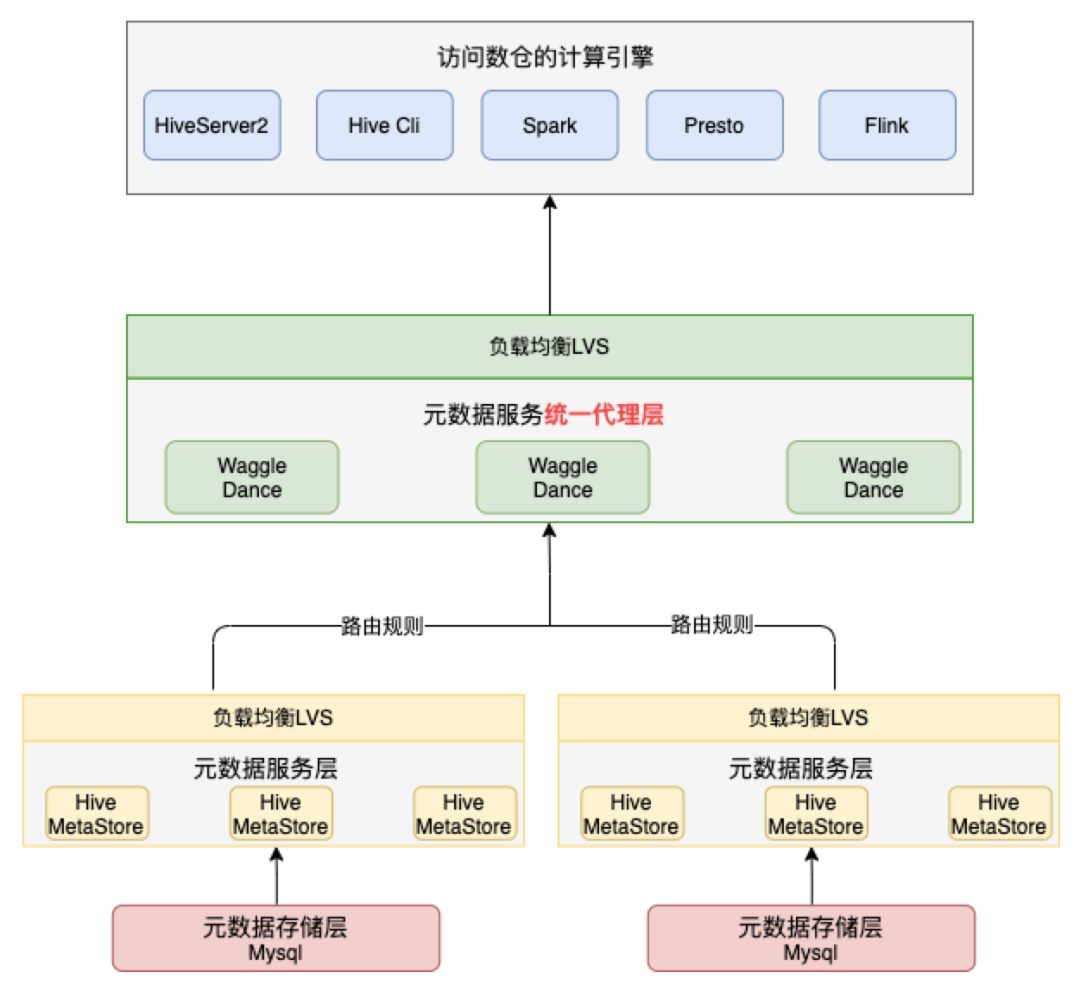

Waggle-dance向用户提供统一的入口，将来自Metastore客户端的请求路由到底层对应的Metastore服务，同时向用户隐藏了底层的Metastore分布，从而在逻辑层面整合了多个Metastore的Hive库表信息。Waggle-dance实现了Metastore的Thrift API，客户端无需改动，对用户来说，Waggle-dance就是一个Metastore。其整体架构如下：

从Waggle-dance的架构中最突出的特性是其采用了多个不同的MySQL实例分担了原单MySQL实例的压力，除此之外其还有如下优势：

1. 用户侧可以沿用Metastore客户端的用法，配置多台Waggle-dance的连接，在当前Waggle-dance连接服务不可用的时候切换到其他的Waggle-dance服务上。
2. Waggle-dance只需几秒即可启动，加上其无状态服务的特性，使得Waggle-dance具备高效的动态伸缩性，可以在业务高峰期快速上线新的服务节点分散压力，在低峰期下线部分服务节点释放资源。
3. Waggle-dance作为一个网关服务，除了路由功能外，还支持后续的定制化开发和差异化部署，平台可根据需要添加诸如鉴权、防火墙过滤等功能。

2.2 TiDB

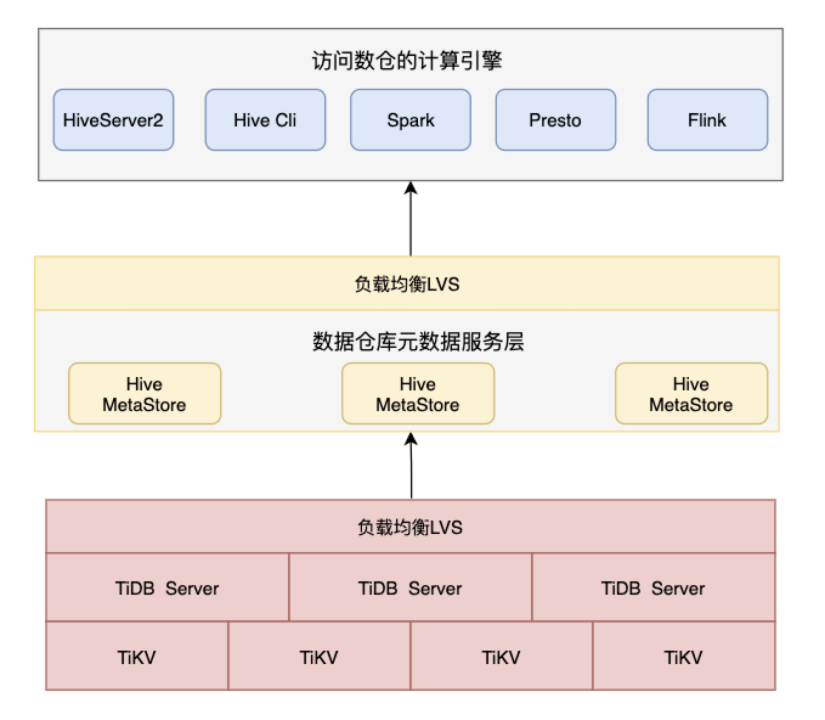

TiDB 是 PingCAP 公司自主设计、研发的开源分布式关系型数据库，是一款同时支持在线事务处理与在线分析处理 (Hybrid Transactional and Analytical Processing, HTAP) 的融合型分布式数据库产品，具备水平扩容或者缩容、金融级高可用、实时 HTAP、云原生的分布式数据库、兼容 MySQL 5.7 协议和 MySQL 生态等重要特性。在TiDB 4.x版本中，其性能及稳定性较与之前版本得到了很大的提升并满足HMS的元数据查询性能需求。故我们对TiDB也做了相应的调研及测试。结合HMS及大数据生态，采用TiDB作为元数据存储整体的部署架构如下：

由于TiDB本身具有水平扩展能力，扩展后能均分查询压力，该特性就是我们解决HMS查询性能瓶颈的大杀器。除此外该架构还有如下优势：

1. 用户无需任何改动；HMS侧面没有任何改动，只是其依赖的底层存储发生变化。
2. 不破坏数据的完整性，无需将数据拆分多个实例来分担压力，对HMS来说其就是一个完整、独立的数据库。
3. 除引入TiDB作为存储引擎外，不需要额外的其他服务支撑整个架构的运行。

2.3 TiDB和Waggle Dance对比

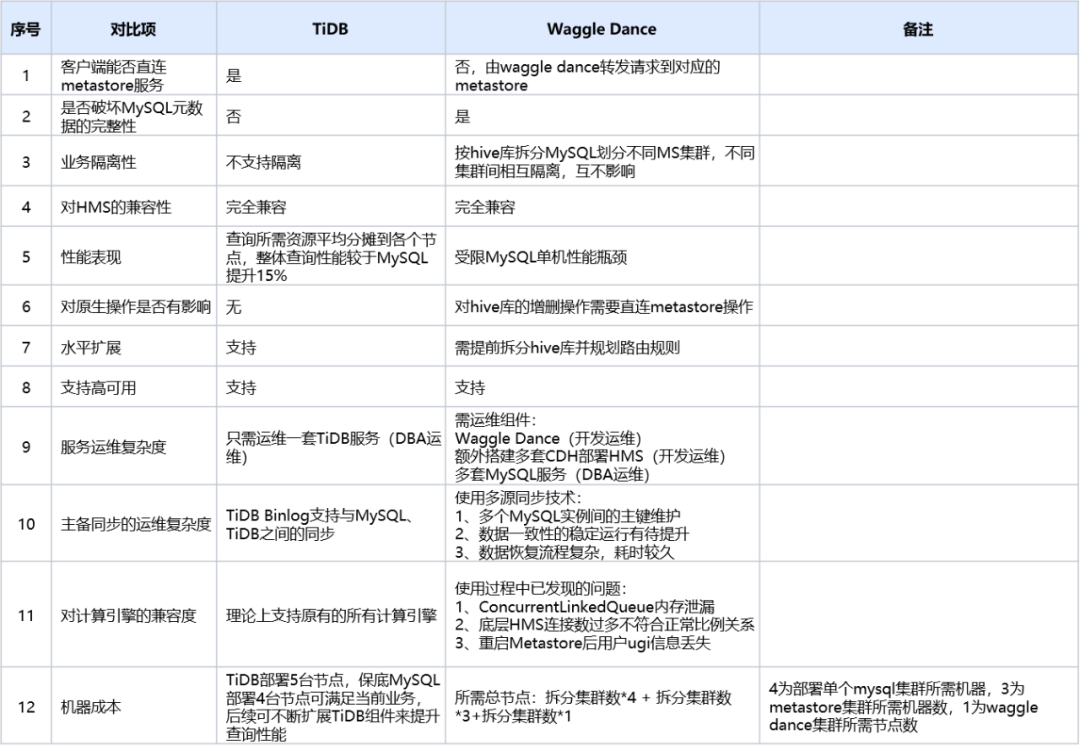

前面内容对Waggle-dance方案和TiDB方案做了简单的介绍及优势总结，以下列举了这两个方案在多个维度的对比：

通过上述多个维度的对比，TiDB方案在性能表现、水平扩展、运维复杂度及机器成本上都优于waggle-dance方案，故我们线上选择了前者进行上线应用。

三、TiDB上线方案

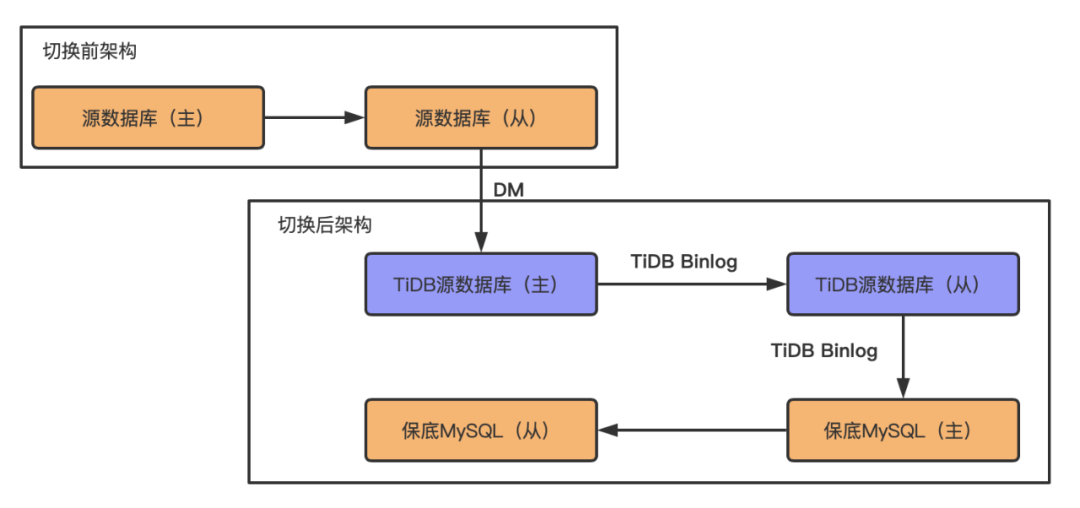

选择TiDB引擎替代原MySQL存储引擎，由于TiDB与MySQL之间不能做双主架构，在切换过程中HMS服务须完全停服后并重新启动切换至TiDB，为保障切换过程顺利及后面若有重大问题发生能及时回滚，在切换前做了如下数据同步架构以保障切换前MySQL与TiDB数据一致以及切换后仍有MySQL兜底。

在上述架构中，切换前唯一可写入的数据源只有源数据库主库，其他所有TiDB、MySQL节点都为只读状态，当且仅当所有HMS节点停服后，MySQL源数据库从库及TiDB源数据库主库的数据同步最大时间戳与源数据库主库一致时，TiDB源数据库主库才开放可写入权限，并在修改HMS底层存储连接串后逐一拉起HMS服务。

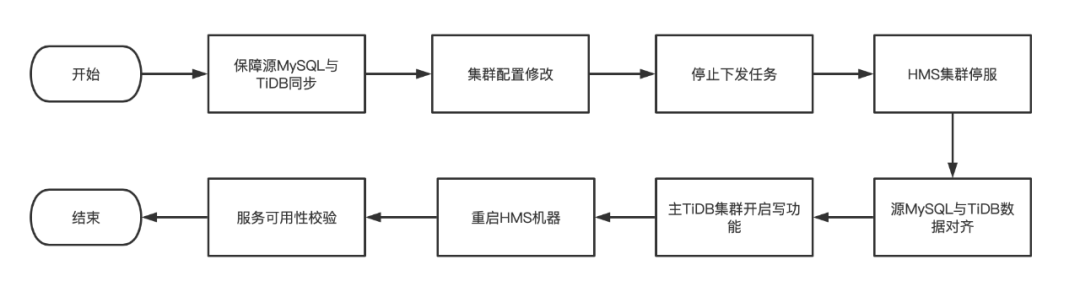

在上述架构完成后，即可开始具体的切换流程，切换整体流程如下：

其中在保障源MySQL与TiDB数据正常同步前，需要对TiDB做以下配置：

• tidb_skip_isolation_level_check需要配置为1 ，否则启动HMS存在MetaException异常。
• tidb_txn_mode需配置为pessimistic ，提升事务一致性强度。
• 事务大小限制设置为3G，可根据自己业务实际情况进行调整。
• 连接限制设置为最大3000 ，可根据自己业务实际情况进行调整。

此外在开启sentry服务状态下，需确认sentry元数据中NOTIFICATION_ID的值是否落后于HMS元数据库中NOTIFICATION_SEQUENCE表中的NEXT_EVENT_ID值，若落后需将后者替换为前者的值，否则可能会发生建表或创建分区超时异常。

以下为TiDB方案在在不同维度上的表现：

1. 在对HQL的兼容性上TiDB方案完全兼容线上所有引擎对元数据的查询，不存在语法兼容问题，对HQL语法兼容度达100%
2. 在性能表现上查询类接口平均耗时优于MySQL，性能整体提升15%；建表耗时降低了80%，且支持更高的并发，TiDB性能表现不差于MySQL
3. 在机器资源使用情况上整体磁盘使用率在10%以下；在没有热点数据访问的情况下，CPU平均使用率在12%；CPU.WAIT.IO平均值在0.025%以下;集群不存在资源使用瓶颈。
4. 在可扩展性上TiDB支持一键水平扩缩容，且内部实现查询均衡算法，在数据达到均衡的情况下各节点可平摊查询压力。
5. 在容灾性上TiDB Binlog技术可稳定支撑TiDB与MySQL及TiDB之间的数据同步，实现完整的数据备份及可回退选择。
6. 在服务高可用性上TiDB可选择LVS或HaProxy等服务实现负载均衡及故障转移。

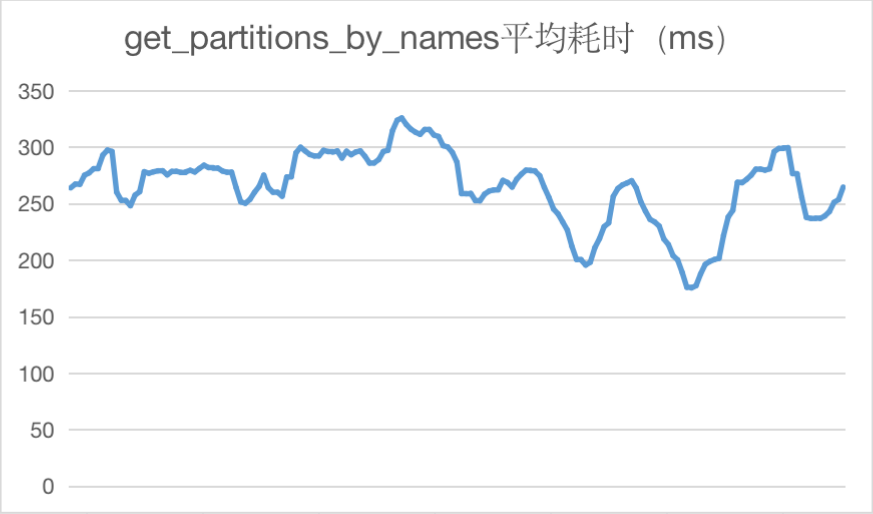

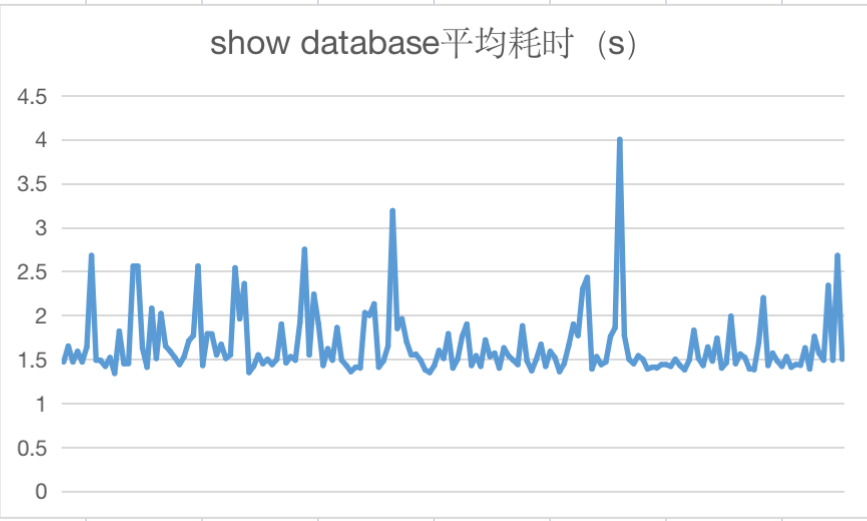

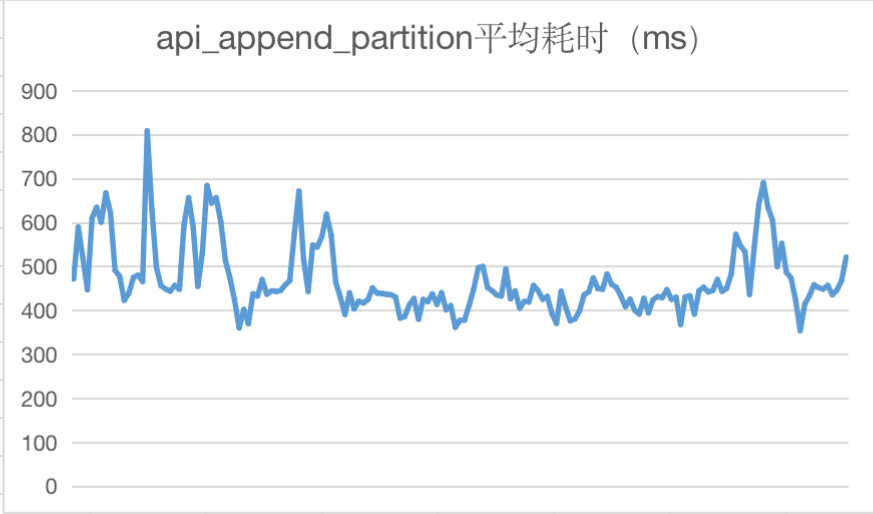

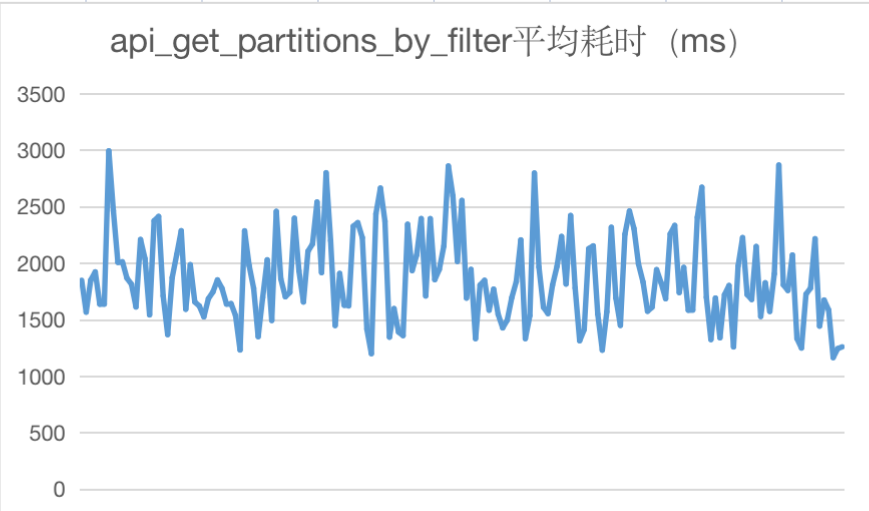

以下为上线后HMS主要API接口调用耗时情况统计：









（左右滑动，查看更多···）

四、问题及解决方案

4.1 在模拟TiDB回滚至MySQL过程中出现主键冲突问题

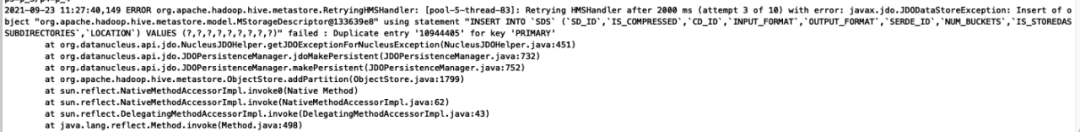

在TiDB数据增长3倍后，切换回MySQL出现主键重复异常，具体日志内容如下：

产生该问题的主要原因为每个 TiDB 节点在分配主键ID时，都申请一段 ID 作为缓存，用完之后再去取下一段，而不是每次分配都向存储节点申请。这意味着，TiDB的AUTO_INCREMENT自增值在单节点上能保证单调递增，但在多个节点下则可能会存在剧烈跳跃。因此，在多节点下，TiDB的AUTO_INCREMENT自增值从全局来看，并非绝对单调递增的，也即并非绝对有序的，从而导致Metastore库里的SEQUENCE_TABLE表记录的值不是对应表的最大值。

造成主键冲突的主要原因是SEQUENCE_TABLE表记录的值不为元数据中实际的最大值，若存在该情况在切换回MySQL后就有可能生成已存在的主键导致初见冲突异常，此时只需将SEQUENCE_TABLE里的记录值设置当前实际表中的最大值即可。

4.2 PARTITION_KEY_VALS的索引取舍

在使用MySQL引擎中，我们收集了部分慢查询日志，该类查询主要是查询分区表的分区，类似如下SQL：

#以下查询为查询三级分区表模板，且每级分区都有过来条件
SELECT PARTITIONS.PART_ID
FROM PARTITIONS
  INNER JOIN TBLS
  ON PARTITIONS.TBL_ID = TBLS.TBL_ID
    AND TBLS.TBL_NAME = '${TABLE_NAME}'
  INNER JOIN DBS
  ON TBLS.DB_ID = DBS.DB_ID
    AND DBS.NAME = '${DB_NAME}'
  INNER JOIN PARTITION_KEY_VALS FILTER0
  ON FILTER0.PART_ID = PARTITIONS.PART_ID
    AND FILTER0.INTEGER_IDX = ${INDEX1}
  INNER JOIN PARTITION_KEY_VALS FILTER1
  ON FILTER1.PART_ID = PARTITIONS.PART_ID
    AND FILTER1.INTEGER_IDX = ${INDEX2}
  INNER JOIN PARTITION_KEY_VALS FILTER2
  ON FILTER2.PART_ID = PARTITIONS.PART_ID
    AND FILTER2.INTEGER_IDX = ${INDEX3}
WHERE FILTER0.PART_KEY_VAL = '${PART_KEY}'
  AND CASE
    WHEN FILTER1.PART_KEY_VAL <> '__HIVE_DEFAULT_PARTITION__' THEN CAST(FILTER1.PART_KEY_VAL AS decimal(21, 0))
    ELSE NULL
  END = 10
  AND FILTER2.PART_KEY_VAL = '068';
